ARMORED AUTOMATIC CANNON MLT-P6 - CNC / Laser Debitare autoload ( protejat)
Descriere

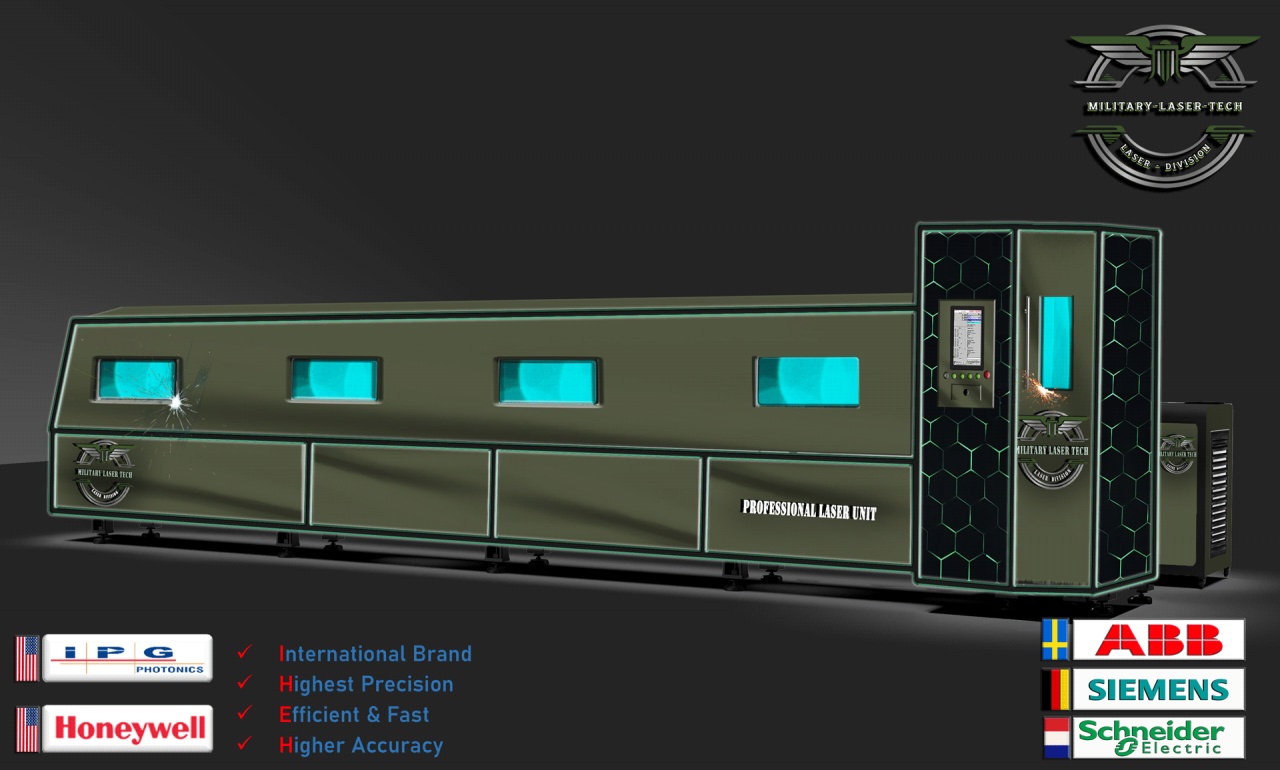

- ARMORED AUTOMATIC CANNON MLT-P6 este o instalaţie Fiber Laser de mare putere, cu atoincarcare si preluare automata a pieselor rezultate. Aceasta asigură procese de debitare eficiente şi flexibile, precum şi sortarea automată a ţevilor cu lungimi de până la 6 metri şi diametre de peste 240 mm.
- Profilele rigidizeaza orice structura iar cand vorbim de proiecte mari Military Laser este pregatit pentru toate provocarile.
|
DENUMIRE (COD CATALOG) |
DIAMETRU ȚEAVĂ / DIAMETRUL CERCULUI CIRCUMSCRIS PROFILULUI |
|
ARMORED AUTOMATIC CANNON MLT-P6 - MLT-P6-240 |
Ø 240 mm |
|
CONFIGURATIE PRINCIPALĂ |
|
|
Sursă Laser |
IPG Photonics |
|
Cap laser |
Raytools/Precitec |
|
Componente electrice |
Hunywell |
|
Supapă proporțională electrică și control gaz |
EMERSON |
|
Motor și driver |
FUJI hybrid servo motor |
|
Șasiu |
Monolit |
|
Traversa CNC |
Aliaj usor , precis si fiabil |
|
Sistem de transmisie |
Pinion-cremaliera |
|
Răcitor apă |
Marrshal T |
|
Sistem de exhaustare |
Exhaustor centrifugal 2 kW |
|
Mandrine |
Electomagnetica/Pneumatica |
|
Sistem de recunoaștere format fisier |
IGS |
|
Capibilitati optice |
Perforare fina pe mai multe niveluri |
|
Configuratie de siguranta |
Recunoașterea conturului |
|
Funcția de inspecție automată a tevilor |
Funcție anti-coliziune mandrina din spate și role |
|
Alarma Laser |
Sistem de avertixare acustic si lumionos |
|
Alarma racire |
Sistem de avertizare parametrii de racire |
|
Sistem de incarcare |
Sistem automat de autoincarcare Marrshal |
|
PARAMETRII și DETALII TEHNICE |
|
|
Precizie poziționare pe axa X/Y |
±0.03mm |
|
Precizie poziționare repetata pe axa X/Y |
±0.02mm |
|
Viteza maxima de rulare |
100 m/min |
|
Alimentare electrica |
Trifazic, 380V,50/60Hz |
|
Viteza accelerare maxima |
2.0G |
|
Viteza maxima axa Z |
90m/min |
|
Încărcătura maxima pe masa de lucru |
20 Kg/m-40kg/m |
|
Viteza maxima a mandrinei |
80r/min |
|
Viteza maximă de alimentare a arborelui de către mandrina |
90m/min |
|
Specificații sistem debitare țeavă |
Țeavă rotundă: Φ16-Φ240mm / Țeavă pătrată: Φ16-Φ240mm |
|
Țeavă rectangulară: diametrul cercului circumscs |
≤235mm |
