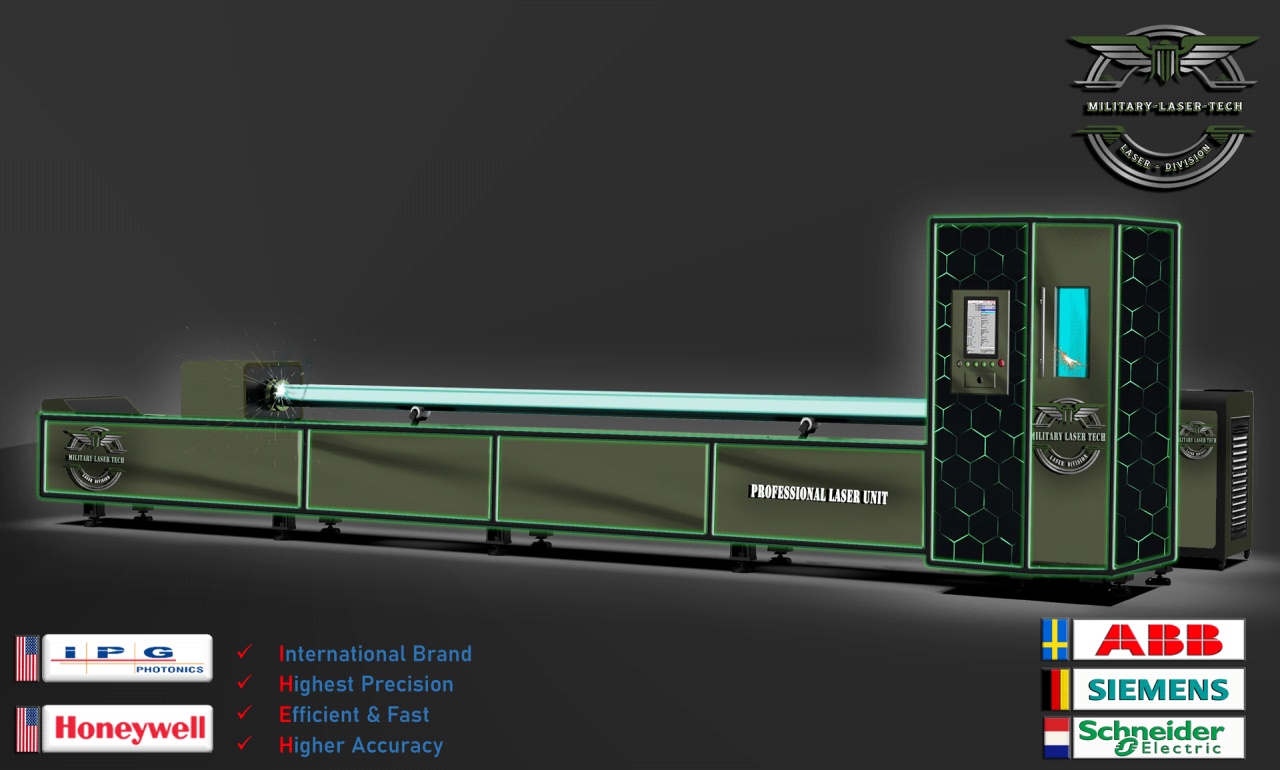

CANNON MLT-P6 - CNC / DEBITARE LASER PROFILE (DESCHIS)
Descriere
- Datorită preciziei si a uşurinţei la utilizare , debitarea cu laser a ţevilor cuCANNON MLT-P6 by Military Laser creşte calitatea şi puterea în cadrul proceselor dumneavoastră de producţie pentru toate profilele, inclusiv ţevile deschise şi eliptice.
- Pentru ca acuratetea la debitare face diferenta in a functiona perfect un angrenaj , mașinile de debitat profile/teava by Military Laser sunt varianta perfectă pentru a tinti rapid inalta tehnologie Fiber Laser.
|
DENUMIRE (cod catalog) |
DIAMETRU ȚEAVĂ/ DIAMETRUL CRCULUI CIRCUMSCRIS PROFILULUI |
|
CANNON MLT-P6-160 |
Ø 160 mm |
|
CANNON MLT-P6-220 |
Ø 220 mm |
|
CANNON MLT-P6-240 |
Ø 240 mm |
|
CANNON MLT-P6-350 |
Ø 350 mm |
|
CONFIGURAȚIE PRINCIPALĂ |
|
|
Sursa Laser |
IPG Photonics |
|
Cap laser |
Raytools/Precitec |
|
Componente electrice |
Hunywell |
|
Supapă proporțională electrică și control gaz |
EMERSON |
|
Motor și driver |
FUJI hybrid servo motor |
|
Șasiu |
Monolit |
|
Traversa CNC |
Aliaj usor , precis si fiabil |
|
Sistem de transmisie |
Pinion-cremaliera |
|
Răcitor apă |
Marrshal T |
|
Sistem de exhaustare |
Exhaustor centrifugal 2 kW |
|
Mandrine |
Electomagnetica/Pneumatica |
|
Sistem de recunoaștere format fisier |
IGS |
|
Capibilitati optice |
Perforare fina pe mai multe niveluri |
|
Configuratie de siguranta |
Recunoașterea conturului |
|
Funcția de inspecție automată a tevilor |
Funcție anti-coliziune mandrina din spate și role |
|
Alarmă Laser |
Sistem de avertixare acustic si lumionos |
|
PARAMETRII TEHNICI |
|
|
Precizie poziționare pe axa X/Y |
±0.03mm |
|
Precizie poziționare repetata pe axa X/Y |
±0.02mm |
|
Viteza maxima de rulare |
100 m/min |
|
Alimentare electrica |
Trifazic, 380V, 50/60Hz |
|
Viteza accelerare maxima |
1.0G |
|
Viteza maxima axa Z |
60m/min |
|
Încărcătura maxima pe masa de lucru |
20 Kg/m-40kg/m |
|
Viteza maxima a mandrinei |
80r/min |
|
Viteza maximă de alimentare a arborelui de către mandrina |
90m/min |
|
Specificații sistem debitare țeavă |
Țeavă rotundă: Φ16-Φ340mm / Țeavă pătrată: Φ16-Φ340mm |
|
Profil rectangular / diametrul cercului circumscris |
s≤345mm |
